Casa / Prodotto / Cuscinetto lubrificante in solido JDB / Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare
all ingrosso Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare
Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare
  • Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare

Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare

Descrizione del prodotto:

Esente da manutenzione con cuscinetto a boccola di guida senza olio DIN9834 in ottone con collare è un cuscinetto a boccola di guida autolubrificante ad alte prestazioni ed esente da manutenzione. Realizzato in materiale di bronzo di alta qualità e incorporato con lubrificante in grafite, può ottenere un funzionamento stabile a lungo termine senza lubrificazione esterna. Questo cuscinetto è conforme agli standard DIN9834 e ISO 9448, ha un'eccellente resistenza all'usura e prestazioni anti-fatica ed è adatto per carichi radiali e assiali. Il design dell'inserto in grafite può fornire una lubrificazione a vita, riducendo efficacemente i costi di manutenzione, particolarmente adatto per l'uso in ambienti ad alta temperatura, carico elevato o difficili da lubrificare.

Contattaci
Precedente：JGBF Brass Oilless Ejector Flanged Guide Bearings Bushings
Prossimo：Round Self-lubricating JOST Oilless Brass Flanged Guide Bearing Bushing

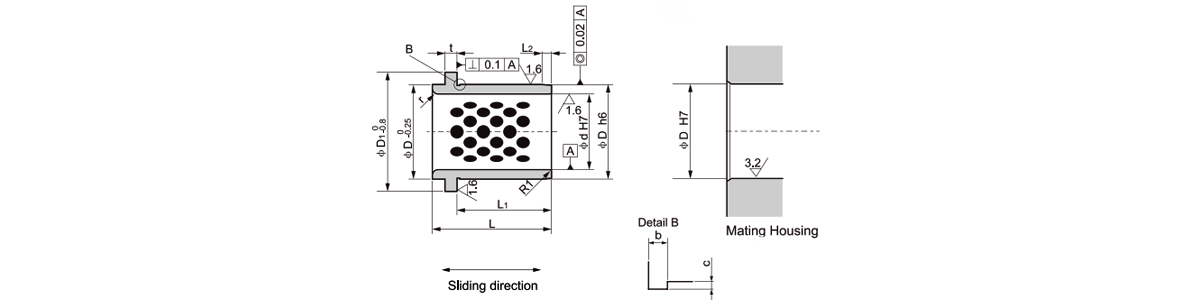

Descrizione del prodotto

Norma n. dH7 D  h6 L D 1 L1 L 2 t r bxc P
DIN9834-025 25 0.021
0 		32 0
-0,016 		40 40 30 3 6.3 3 0,6x0,3 58
DIN9834-032 32 0.025
0 		40 50 50 40 4 66
DIN9834-040 40 50 63 63 50 5 79
DIN9834-050 50 63 0
-0,019 		71 71 56 6.3 5 89
DIN9834-063 63 0.030
0 		80 80 90 63 8 10 6 1.0x0.4 123
DIN9834-080 80 100 0
-0,022 		100 112 80 10 8 143
DIN9834-100 100 125 0 125 140 106 12.5 10 168
DIN9834-125 125 0.040
0 		160 -0,025 160 180 132 16 12 203
DIN9834-160 160 200 0
-0,029 		200 220 170 16 18 243

Introduzione al prodotto

Conforme alla norma DIN 9834

Esente da manutenzione con cuscinetto a boccola di guida senza olio Din9834 in ottone a collare

Tipo di collare Premere Strumento Norma Lubrificato in grafite
Progettazione del collare

La boccola con collare DIN 9834 è dotata di un collare a flangia integrale che fornisce un posizionamento assiale positivo nelle applicazioni di attrezzature per presse. Il collare elimina la necessità di anelli di ritenzione separati o viti a spallamento, riducendo la complessità dell'assemblaggio. Realizzato in ottone ad alta resistenza con inserti lubrificanti in grafite distribuiti lungo la superficie della guida cilindrica. La faccia del collare rimane priva di lubrificante per mantenere un'area di contatto completa per le funzioni di bloccaggio e posizionamento.

10-80 Intervallo ID mm
300 Temperatura massima °C
DIN Norma 9834
▣ Conformità DIN 9834 Prodotto secondo le specifiche DIN 9834 relative a geometria, tolleranze e materiali per boccole di guida in stampi e utensili di formatura. Garantisce l'intercambiabilità.
◉ Collare integrale Il collare fornisce arresto di profondità durante l'inserimento, ritenzione assiale durante il funzionamento e faccia di riferimento per misurare la sporgenza della guida. Spessore da 3 mm a 8 mm.
◈ Modello elicoidale in grafite Inserti lubrificanti disposti ad elica lungo la superficie di guida cilindrica. La faccia del collare non contiene grafite per preservare l'integrità del contatto di localizzazione.
◊ Ottone ad alta temperatura Il substrato in ottone mantiene la stabilità dimensionale e le proprietà meccaniche fino a 300°C di funzionamento continuo. Adatto per applicazioni di formatura a caldo.
Specifiche tecniche
Grado materiale Bronzo CuSn8 DINEN 1982
Durezza 150-200 HB Brinell
Tolleranza al collare ISOh9 Diametro esterno
Tolleranza del foro guida ISOH7 A 20°C
Copertura del lubrificante 20-25% Superficie del foro
Dimensioni standard DIN 9834 Serie millimetrica con configurazione a collare
ID OD Diametro esterno del collare Lunghezza Collare T Codice
10 16 24 20/25/30 3.0 9834-10
12 18 28 25/30/35 3.5 9834-12
16 24 36 30/35/40 4.0 9834-16
20 30 44 35/40/50 4.0 9834-20
25 36 52 40/50/60 5.0 9834-25
30 42 60 50/60/70 5.0 9834-30
35 48 68 60/70/80 6.0 9834-35
40 54 78 70/80/100 6.0 9834-40
50 66 94 80/100/120 7.0 9834-50
60 78 108 100/120/150 8.0 9834-60
80 100 135 120/150/180 8.0 9834-80
Disponibili dimensioni del collare personalizzate e lunghezze non standard. Le dimensioni speciali richiedono una consulenza tecnica.
Applicazioni tipiche
Sistemi di guida per utensili da stampa Allineamento dello stampo di stampaggio Perni guida per stampi a iniezione Trasferimento della guida dello stampo Strumenti di tranciatura ad alta velocità Presse per tranciatura fine
Requisiti di installazione
  • Foro alloggiamento: ISO H7 per inserimento a pressione
  • Profondità della lamatura: spessore del collare 0,03 mm di gioco
  • Strumento di pressatura: deve essere a contatto uniforme con la faccia del collare
  • Forza di stampa massima: 15 kN per diametro interno di 80 mm
  • Non applicare forza al foro di guida
Ispezione e manutenzione
  • Controllare la superficie del collare per eventuali sbavature prima dell'installazione
  • Misurare l'usura dell'alesaggio a intervalli di 20.000 corse
  • Sostituire quando l'usura del diametro interno supera 0,06 mm
  • Pulire la spalla del colletto durante la manutenzione
  • Verificare la consistenza della sporgenza del colletto
DIN 9834 Richieste tecniche
Cosa specifica la norma DIN 9834 Diametro esterno, dimensioni del collare, tolleranze di lunghezza e specifiche dei materiali per le boccole di guida nelle presse e negli strumenti di formatura.
È possibile utilizzare la boccola con collare senza lamatura Non raccomandato. Il collare richiede una lamatura per un corretto posizionamento e allineamento.
Come identificare la conformità alla norma DIN 9834 Controllare il diametro esterno e lo spessore del collare rispetto alla tabella dimensionale DIN 9834.
Grafite sulla faccia del colletto No. Gli inserti in grafite si trovano solo sulla superficie della guida cilindrica.
Standard DIN 9834
Materiale CuSn8
Lubrificante Grafite
Tolleranza al collare ISOh9
Temp. massima 300°C
