all ingrosso Cuscinetti senza olio con boccola in ottone autolubrificante JDB650
Cuscinetti senza olio con boccola in ottone autolubrificante JDB650
  • Cuscinetti senza olio con boccola in ottone autolubrificante JDB650
  • Cuscinetti senza olio con boccola in ottone autolubrificante JDB650
  • Cuscinetti senza olio con boccola in ottone autolubrificante JDB650

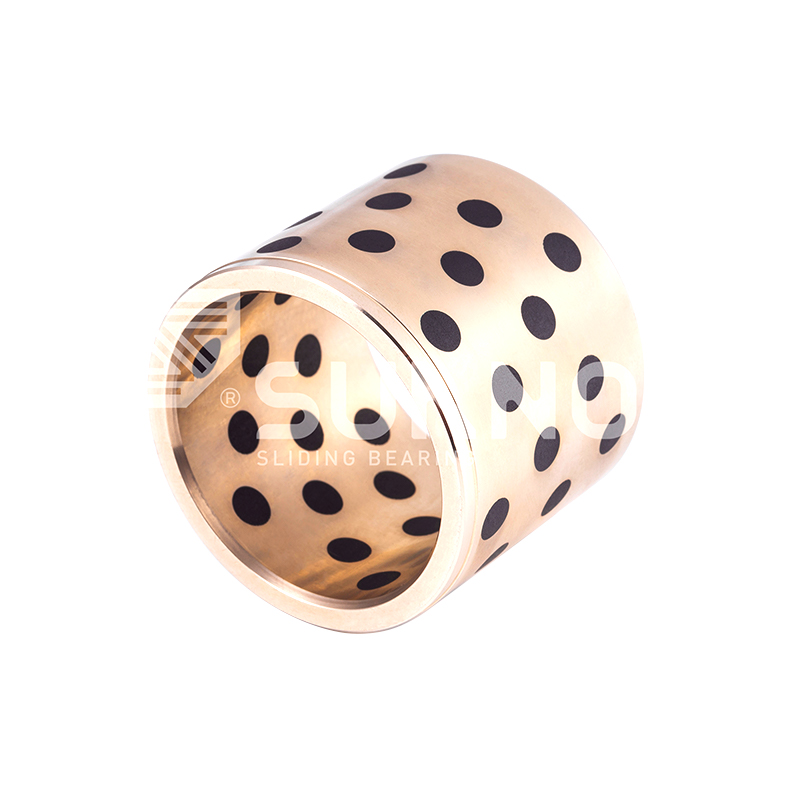

Cuscinetti senza olio con boccola in ottone autolubrificante JDB650

Descrizione del prodotto:

Cuscinetti senza olio con boccola in ottone autolubrificante JDB650 sono realizzati con materiali autolubrificanti avanzati e incorporati con speciali lubrificanti solidi. Possono funzionare stabilmente per lungo tempo senza lubrificazione esterna, riducendo i costi di manutenzione e i tempi di fermo. Il prodotto è resistente all'usura, alla corrosione e alla pressione ed è adatto per una varietà di applicazioni industriali impegnative come apparecchiature meccaniche, componenti automobilistici e dispositivi di automazione. I cuscinetti senza olio JDB650 offrono prestazioni in ambienti con carico elevato, bassa velocità e temperatura medio-alta.

Contattaci
Precedente：Nessun prodotto precedente
Prossimo：Cuscinetto flangiato rotondo in bronzo autolubrificante metrico JFB650

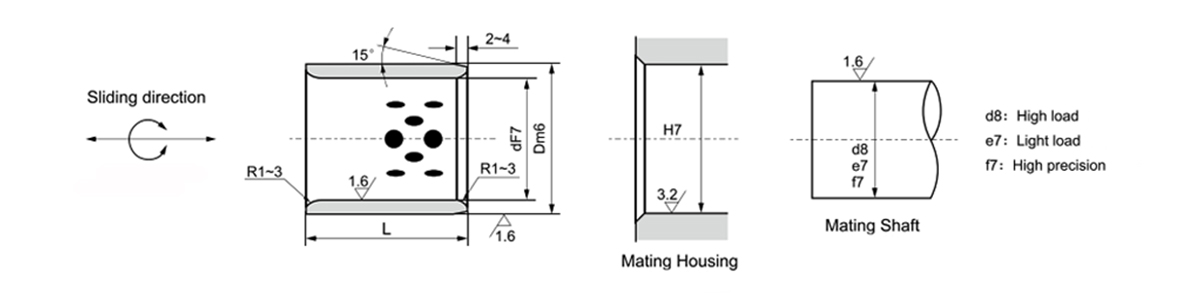

Descrizione del prodotto

Diametro interno F7
I.D.фd 		Diametro esterno m6
O.D.фD 		L-0,1
-0,3 		I.D.Dopo il montaggio a pressatura JTW I.D.фd
8 10 12 15 16 19 20 25 30 35 40 50 60 70 80
6 0.022
0.010 		10 0.021 061008 061010 061012 0.019
0.007 		一 6
8 0.028
0.013 		12 0.018
0.007 		081208 081210 081212 081215 0.025
0.010 		一 8
10 14 101408 101410 101412 101415 101420 10 10
12 0.034
0.016 		18 121808 121810 121812 121815 121816 121819 121820 121825 121830 0.031
0.013 		12 12
13 19 0.021
0.008 		131910 131912 131915 131920 131925 131930 13 13
14 20 142010 142012 142015 142020 142025 142030 0.030
0.012 		14 14
15 21 152110 152112 152115 152116 152120 152125 152130 152135 152140 15 15
16 22 162210 162212 162215 162216 162219 162220 162225 162230 162235 162240 16 16
17 23 172315 18 17
18 24 182410 182412 182415 182416 182420 182425 182430 182435 182440 18 18
19 0.041
0.020 		26 192615 20 19
20 28 202810 202812 202815 202816 202819 202820 202825 202830 202835 202840 202850 20 20
20 30 203010 203012 203015 203016 203020 203025 203030 203035 203040 203050 20 20
22 32 0.025
0.009 		223212 223215 223220 223225 25 22
25 33 253312 253315 253316 253320 253325 253330 253335 253340 253350 253360 25 25
25 35 253512 253515 253516 253520 253525 253530 253535 253540 253550 253560 25 25
28 38 283820 283825 283830 283840 30 28
30 303812 303815 303820 303825 303830 303835 303840 303850 303860 30 30
30 40 304012 304015 304020 304025 304030 304035 304040 304050 304060 30 30
32 42 324420 324230 324240 35 32
35 44 354420 354425 354430 354435 354440 354450 354460 35 35
35 45 354520 354525 354530 354535 354540 354550 354560 35 35
38 48 384840 40 38
40 50 405015 405020 405025 405030 405035 405040 405050 405060 405070 405080 40 40
40 55 0.030
0.011 		405515 405530 405535 405540 405550 405560 0.045
0.020 		40 40
45 455530 455535 455540 455550 455560 45 45
45 56 455630 455635 455640 455650 455660 45 45
45 456030 456035 456040 456050 456060 456070 456080 45 45

Introduzione al prodotto

Cuscinetti senza olio con boccola in ottone autolubrificante JDB650

Cuscinetti senza manutenzione incorporati con lubrificante solido per applicazioni industriali

Panoramica del prodotto

La boccola in ottone autolubrificante JDB650 è un cuscinetto composito senza olio progettato per applicazioni che richiedono elevata capacità di carico, resistenza alla corrosione e intervalli di manutenzione ridotti. Il materiale di base è costituito da una lega di ottone CuZn24Al6 ad alta resistenza, in cui inserti lubrificanti in grafite solida sono incorporati meccanicamente con schemi a 45 o 90 gradi sulla superficie di scorrimento. Durante il funzionamento, il lubrificante si trasferisce sulla superficie dell'albero accoppiato, formando una pellicola continua a basso attrito. Questo design elimina la necessità di sistemi di lubrificazione o lubrificazione esterni, rendendo il JDB650 adatto a posizioni di difficile accesso, movimenti oscillanti e ambienti in cui è necessario evitare la contaminazione del lubrificante.

Caratteristiche del prodotto

  • Coefficiente di attrito: 0,06 - 0,16 a seconda del carico e della finitura superficiale
  • Velocità massima di scorrimento: 0,5 m/s per funzionamento continuo; 1,0 m/s intermittente
  • Valore PV massimo: 3,0 N/mm²·m/s con lubrificazione a grasso; 1,5 N/mm²·m/s a secco
  • Tasso di usura: inferiore o uguale a 0,06 mm per 100 km in condizioni di prova standard a 80 N/mm² e 0,2 m/s
  • Coefficiente di dilatazione termica: 18 volte 10 elevato a meno 6 per Kelvin nell'intervallo compreso tra 20°C e 200°C
  • Disponibilità dimensionale: Serie standard ISO 3547 e serie in pollici con diametro interno da 1/4 pollice a 8 pollici
  • Tolleranza di produzione per il diametro interno: Norma H8 ISO 286-2; H7 o H9 disponibili su richiesta

Composizione materiale

Materiale di base Lega di ottone CuZn24Al6 CW307G Conforme alla norma DIN EN 1982
Tipo di lubrificante Composito di grafite e MoS₂ Inserti lubrificanti solidi
Copertura del lubrificante Dal 20 al 25% della superficie di scorrimento Modello uniformemente distribuito
Durezza del substrato da 160 a 220 HB Scala di durezza Brinell

Specifiche tecniche

Proprietà meccaniche Resistenza alla trazione minima di 600 N/mm² | Carico di snervamento minimo di 300 N/mm² | Allungamento minimo del 12%.
Proprietà termiche Conduttività termica di 58 W per m per K | Capacità termica specifica di 380 J per kg per K
Proprietà elettriche Conduttività elettrica del 12% IACS | Non consigliato per applicazioni con contatti elettrici
Proprietà fisiche Densità di 7,8 grammi per centimetro cubo | Porosità inferiore all'1% struttura non porosa

Vantaggi fondamentali

Elimina la lubrificazione esterna
Gli inserti in grafite solida forniscono una lubrificazione continua durante il funzionamento. Non sono necessari ingrassatori, linee dell'olio o rilubrificazione programmata.
Elevata capacità di carico
Supporta carichi statici fino a 250 N per mm² e carichi dinamici fino a 120 N per mm². Adatto per macchinari industriali pesanti.
Resistenza alla corrosione
Il substrato in ottone resiste all'ossidazione in ambienti umidi, atmosfere marine e al contatto con sostanze chimiche delicate o acqua.
Ampio intervallo di temperature
Funziona ininterrottamente da 40 gradi Celsius negativi a 200 gradi Celsius positivi. Sono consentite escursioni di breve durata fino a 250 gradi Celsius con carico ridotto.

Scenari applicativi per settore

Macchine agricole
  • Meccanismi di trebbiatura della mietitrebbia
  • Punti di articolazione del collegamento del trattore
  • Presse e trinciacaricatrici
  • Sistemi di dosaggio per seminatrici
Attrezzature per l'edilizia
  • Giunti girevoli del braccio dell'escavatore
  • Punti di cerniera della benna del caricatore
  • Collegamenti della lama del bulldozer
  • Cuscinetti di supporto del braccio della gru
Macchinari industriali
  • Giunti a perno del cilindro idraulico
  • Movimento intermittente della macchina confezionatrice
  • Punti di oscillazione delle macchine tessili
  • Supporti per rulli di stampa
Applicazioni automobilistiche
  • Collegamenti del sistema di sterzo
  • Boccole del braccio di controllo della sospensione
  • Meccanismi di perno del pedale del freno
  • Punti di articolazione del gancio di traino
Attrezzatura marina
  • Cuscinetti girevoli per gru di coperta
  • Boccole cerniera timone
  • Cuscinetti supporto tamburo verricello
  • Meccanismi di rotazione della gru
Movimentazione dei materiali
  • Pulegge tendicinghia per nastri trasportatori
  • Giunti del braccio del pallettizzatore
  • Perni del sistema di stoccaggio e recupero automatizzato
  • Meccanismi a forbice del tavolo elevatore

Domande frequenti

Q1: Il JDB650 può funzionare senza lubrificazione iniziale
Sì. Gli inserti in grafite solida forniscono una lubrificazione immediata all'avvio. Non è richiesta l'applicazione iniziale di grasso o olio, anche se l'applicazione di pasta di montaggio durante l'installazione può ridurre l'usura iniziale.
Q2: Qual è il materiale dell'albero e la finitura superficiale consigliati?
Acciaio al carbonio temprato con durezza da 45 a 55 HRC e rugosità superficiale Ra da 0,2 a 0,4 micrometri. Gli alberi cromati o in acciaio inossidabile possono aumentare i tassi di usura. Una durezza dell'albero inferiore a 40 HRC non è consigliata per carichi superiori a 60 N per mm².
Q3: Cosa causa un aumento dell'attrito o un'usura prematura
Le cause più comuni includono una pressione superficiale superiore a 120 N per mm² limite dinamico, velocità di scorrimento superiore a 0,5 metri al secondo continuo, temperatura operativa superiore a 200 gradi Celsius, rugosità dell'albero al di fuori dell'intervallo Ra compreso tra 0,2 e 0,8 micrometri o contaminazione abrasiva che entra nell'interfaccia del cuscinetto.

Precauzioni per l'installazione

  • Montare a pressione utilizzando gli attrezzi solo a contatto con l'anello esterno del cuscinetto. Non applicare mai forza sulla superficie di scorrimento o sugli inserti lubrificanti.
  • Tolleranza del foro dell'alloggiamento: standard ISO H7 con rugosità superficiale Ra inferiore o uguale a 1,6 micrometri. Bordi smussati da 0,5 a 1,0 millimetri con un angolo da 15 a 20 gradi.
  • Non lavorare o alesare il diametro interno dopo la produzione. Ciò interrompe il modello di distribuzione del lubrificante.
  • Per applicazioni con accoppiamento con interferenza con classe di tolleranza H7 barrato p6 o H7 barrato r6, verificare che la riduzione del diametro interno non superi 0,05 millimetri dopo il montaggio.
  • Disallineamento angolare massimo durante il funzionamento: 0,5 gradi. Un disallineamento maggiore causa carico sui bordi e usura accelerata.
  • Pulire il foro dell'alloggiamento prima dell'installazione. I detriti incorporati nella superficie scorrevole agiscono come particelle abrasive.

Disponibilità dimensionale

Serie metrica in mm Gamma di diametri interni Gamma di diametri esterni Intervallo di lunghezza Tolleranza standard
Metrica standard da 10 a 200 14-220 da 10 a 200 Diametro interno H8 / Diametro esterno h8
Serie a parete sottile da 15 a 150 17-156 da 10 a 150 Diametro interno H9/Diametro esterno f7
Serie per pareti pesanti da 12 a 180 da 20 a 220 da 12 a 180 Diametro interno H7 / Diametro esterno p6
Pollici Serie in pollici Gamma di diametri interni Gamma di diametri esterni Intervallo di lunghezza Tolleranza standard
Pollice standard da 0,250 a 8.000 da 0,375 a 8,500 da 0,250 a 6.000 Diametro interno più 0,001 meno 0,000

Disponibili dimensioni personalizzate, spessori di parete non standard e configurazioni flangiate. Per le dimensioni non standard si applicano quantità minime di ordine.

Confronto dei limiti operativi

Parametro Norma JDB650 Con grasso esterno
Carico statico massimo in N per mm² 250 250
Carico dinamico massimo in N per mm² 120 140
Velocità massima di scorrimento in metri al secondo 0.5 1.0
Valore PV massimo in N per mm² per metri al secondo 1.5 3.0
Intervallo del coefficiente di attrito da 0,06 a 0,16 da 0,04 a 0,10

Compatibilità ambientale

  • Immersione in acqua: Adatto per l'esposizione in acqua dolce e salata. Film lubrificante mantenuto. Evitare il funzionamento continuo ad alta velocità sott'acqua.
  • Resistenza chimica: Resiste agli acidi deboli con pH da 5 a 7, agli alcali con pH da 7 a 9, agli idrocarburi e ai solventi. Non raccomandato per acidi ossidanti forti.
  • Applicazioni del vuoto: Adatto per vuoto spinto fino a 10 alla potenza negativa di 6 mbar. La lubrificazione con grafite non produce gas. Nessun problema di evaporazione del lubrificante liquido.
  • Ambienti polverosi: Utilizzare con tenute dell'albero o raschiatori quando sono presenti particelle abrasive come sabbia, cemento o polvere minerale.
  • Contatto alimentare: Non certificato per il contatto diretto con gli alimenti. Il lubrificante alla grafite non soddisfa i requisiti FDA per le apparecchiature per la lavorazione degli alimenti.
